30kW ಬೈಡೈರೆಕ್ಷನಲ್ ಸ್ಟೋರೇಜ್ ಇನ್ವರ್ಟರ್
30kW ಬೈಡೈರೆಕ್ಷನಲ್ ಸ್ಟೋರೇಜ್ ಇನ್ವರ್ಟರ್ ಮಾಡ್ಯುಲರ್ ಬ್ಯಾಟರಿ ಶಕ್ತಿ ಶೇಖರಣಾ ವ್ಯವಸ್ಥೆಗಳ ವಿದ್ಯುತ್ ಪರಿವರ್ತನೆ ಕೋರ್ ಆಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ, ಬ್ಯಾಟರಿಗಳು, AC ಲೋಡ್ಗಳು ಮತ್ತು ಗ್ರಿಡ್ ನಡುವೆ ಶಕ್ತಿ ವಿನಿಮಯವನ್ನು ನಿರ್ವಹಿಸುತ್ತದೆ.
ವಾಣಿಜ್ಯ ಇಂಧನ ಸಂಗ್ರಹಣೆ, ಬ್ಯಾಕ್ಅಪ್ ಶಕ್ತಿ ಮತ್ತು ವಿತರಿಸಿದ ಶಕ್ತಿ ಯೋಜನೆಗಳಿಗಾಗಿ ನಿರ್ಮಿಸಲಾಗಿದೆ, ಈ ಕಾಂಪ್ಯಾಕ್ಟ್ ಶಕ್ತಿ ಸಂಗ್ರಹಣೆ ಇನ್ವರ್ಟರ್ ಸಿಸ್ಟಮ್ ಇಂಟಿಗ್ರೇಟರ್ಗಳಿಗೆ BESS ವಿನ್ಯಾಸಕ್ಕೆ ಹೊಂದಿಕೊಳ್ಳುವ ಅಡಿಪಾಯವನ್ನು ನೀಡುತ್ತದೆ. ಇದು ವಿವಿಧ ಆಪರೇಟಿಂಗ್ ಅವಶ್ಯಕತೆಗಳು ಮತ್ತು ಪ್ರಾಜೆಕ್ಟ್ ಲೇಔಟ್ಗಳನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ, ಆದರೆ ಶಕ್ತಿ ಮತ್ತು ಶಕ್ತಿಯ ಅಗತ್ಯತೆಗಳು ವಿಕಸನಗೊಳ್ಳುತ್ತಿದ್ದಂತೆ ಭವಿಷ್ಯದ ವಿಸ್ತರಣೆಗೆ ಅವಕಾಶ ನೀಡುತ್ತದೆ.
ಪ್ರಮುಖ ಲಕ್ಷಣಗಳು
ಹೊಂದಿಕೊಳ್ಳುವ BESS ಏಕೀಕರಣ ಮತ್ತು ವಿಸ್ತರಣೆಗಾಗಿ ಪ್ರಮುಖ ವೈಶಿಷ್ಟ್ಯಗಳು.
ದ್ವಿಮುಖ ಶಕ್ತಿಯ ಪರಿವರ್ತನೆ
ಬ್ಯಾಟರಿ ಸಿಸ್ಟಮ್ ಮತ್ತು AC ಬದಿಯ ನಡುವೆ ನಿಯಂತ್ರಿತ ಚಾರ್ಜಿಂಗ್ ಮತ್ತು ಡಿಸ್ಚಾರ್ಜ್ ಅನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ, ವಾಣಿಜ್ಯ ಶಕ್ತಿ ಸಂಗ್ರಹಣೆ, ಬ್ಯಾಕಪ್ ಪವರ್ ಮತ್ತು ಮೈಕ್ರೋಗ್ರಿಡ್ ಕಾರ್ಯಾಚರಣೆಗಾಗಿ ಹೊಂದಿಕೊಳ್ಳುವ ವಿದ್ಯುತ್ ಹರಿವನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ.
ವ್ಯಾಪಕ ಬ್ಯಾಟರಿ ಹೊಂದಾಣಿಕೆ
150–750V ಬ್ಯಾಟರಿ ಶ್ರೇಣಿಯು ಹೊಂದಿಕೊಳ್ಳುವ ಸಿಸ್ಟಂ ಹೊಂದಾಣಿಕೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ, ಆದರೆ ಲಿಥಿಯಂ, ಸೀಸ{2}}ಆಸಿಡ್, ಸೋಡಿಯಂ-ಐಯಾನ್, ಮತ್ತು ಫ್ಲೈವೀಲ್ ಸಂಗ್ರಹಣೆಯೊಂದಿಗೆ ಹೊಂದಾಣಿಕೆಯು ಪ್ರಾಜೆಕ್ಟ್ ಕಾನ್ಫಿಗರೇಶನ್ ಆಯ್ಕೆಗಳನ್ನು ವಿಸ್ತರಿಸುತ್ತದೆ.
ಕಾಂಪ್ಯಾಕ್ಟ್ ರ್ಯಾಕ್-ಮೌಂಟೆಡ್ ಇಂಟಿಗ್ರೇಷನ್
19-ಇಂಚಿನ ರ್ಯಾಕ್-ಹೊಂದಾಣಿಕೆಯ ವಿನ್ಯಾಸವು BESS ಕ್ಯಾಬಿನೆಟ್ಗಳ ಒಳಗೆ ಅನುಸ್ಥಾಪನೆಯನ್ನು ಸರಳಗೊಳಿಸುತ್ತದೆ, ಸಿಸ್ಟಮ್ ಇಂಟಿಗ್ರೇಟರ್ಗಳಿಗೆ ಸ್ಥಳಾವಕಾಶದ ಅವಶ್ಯಕತೆಗಳನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಮತ್ತು ಸಲಕರಣೆಗಳ ವಿನ್ಯಾಸವನ್ನು ಸುಗಮಗೊಳಿಸಲು ಸಹಾಯ ಮಾಡುತ್ತದೆ.
ಸ್ಕೇಲೆಬಲ್ ಸಮಾನಾಂತರ ವಿಸ್ತರಣೆ
AC ಮತ್ತು DC ಎರಡೂ ಬದಿಗಳಲ್ಲಿ ಸಮಾನಾಂತರ ಕಾರ್ಯಾಚರಣೆಯು ಮಾಡ್ಯುಲರ್ ಸಾಮರ್ಥ್ಯದ ಬೆಳವಣಿಗೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ. ದೊಡ್ಡ ಆಫ್ ಗ್ರಿಡ್ ವಿದ್ಯುತ್ ಅವಶ್ಯಕತೆಗಳಿಗಾಗಿ 10 ಘಟಕಗಳವರೆಗೆ ಸಮಾನಾಂತರವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಬಹುದು.
ಹೊಂದಿಕೊಳ್ಳುವ ಸೌರ ಮತ್ತು ಬ್ಯಾಕಪ್ ಆಯ್ಕೆಗಳು
ಐಚ್ಛಿಕ PV ಚಾರ್ಜರ್ DC-ಕಪಲ್ಡ್ ಸೌರ{1}}ಪ್ಲಸ್{2}}ಸ್ಟೋರೇಜ್ ಸಿಸ್ಟಮ್ಗಳನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ, ಆದರೆ ಐಚ್ಛಿಕ ಸ್ಮಾರ್ಟ್ ವರ್ಗಾವಣೆ ಸ್ವಿಚ್ ಅಗತ್ಯವಿದ್ದಾಗ ಸ್ವಯಂಚಾಲಿತ ಬ್ಯಾಕಪ್ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಸಕ್ರಿಯಗೊಳಿಸುತ್ತದೆ.
ದಕ್ಷ ಮತ್ತು ಸಂಪರ್ಕಿತ ಕಾರ್ಯಾಚರಣೆ
ಗರಿಷ್ಠ ದಕ್ಷತೆ 97.3% ಮತ್ತು CAN, RS485, ಈಥರ್ನೆಟ್ ಮತ್ತು ವೈಫೈ ಸಂವಹನದೊಂದಿಗೆ, ದ್ವಿಮುಖ ಇನ್ವರ್ಟರ್ ಸಮರ್ಥ ಕಾರ್ಯಾಚರಣೆ ಮತ್ತು ಹೊಂದಿಕೊಳ್ಳುವ ಸಿಸ್ಟಮ್ ಸಂವಹನವನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ.
ನಿರ್ದಿಷ್ಟತೆ
| ಬ್ಯಾಟರಿ ಸೈಡ್ | |
| ಚಾರ್ಜಿಂಗ್ ಮತ್ತು ಡಿಸ್ಚಾರ್ಜ್ ವೋಲ್ಟೇಜ್ ಶ್ರೇಣಿ | 150V-750V (350V-750V @ಪೂರ್ಣ ಲೋಡ್) |
| ರೇಟ್ ಮಾಡಲಾದ ಪವರ್ | 30kW |
| ಗರಿಷ್ಠ ಶಕ್ತಿ | 33kW |
| ಗರಿಷ್ಠ ಚಾರ್ಜಿಂಗ್ ಮತ್ತು ಡಿಸ್ಚಾರ್ಜ್ ಕರೆಂಟ್ | 90A |
| ಬ್ಯಾಟರಿ ಸ್ವಿಚ್{0}}ಆಫ್ ಮೋಡ್ | ರಿಲೇ |
| ಓವರ್ ವೋಲ್ಟೇಜ್ ರಕ್ಷಣೆ | ಸಾಫ್ಟ್ವೇರ್ ರಕ್ಷಣೆ |
| ಓವರ್ ಕರೆಂಟ್ ಪ್ರೊಟೆಕ್ಷನ್ | ಸಾಫ್ಟ್ವೇರ್ ರಕ್ಷಣೆ ಮತ್ತು DC ಫ್ಯೂಸ್ |
| ಡಿಸಿ ಬಸ್ ಸೈಡ್ | |
| ರೇಟ್ ಮಾಡಲಾದ ಪವರ್ | 45kW |
| ಇನ್ಪುಟ್ ವೋಲ್ಟೇಜ್ ಶ್ರೇಣಿ | 700V-830V |
| ಗರಿಷ್ಠ ಇನ್ಪುಟ್ ಕರೆಂಟ್ | 32.5A*2 |
| AC ಔಟ್ಪುಟ್ | |
| ರೇಟ್ ಮಾಡಲಾದ ಔಟ್ಪುಟ್ ಪವರ್ | ಗ್ರಿಡ್-ಟೈಡ್/ಆಫ್-ಗ್ರಿಡ್: 30kW |
| ಗರಿಷ್ಠ ಸ್ಪಷ್ಟ ಶಕ್ತಿ | ಗ್ರಿಡ್{0}}ಟೈಡ್/ಆಫ್-ಗ್ರಿಡ್: 33ಕೆವಿಎ |
| ಗರಿಷ್ಠ ಸಕ್ರಿಯ ಶಕ್ತಿ | ಗ್ರಿಡ್-ಟೈಡ್/ಆಫ್-ಗ್ರಿಡ್: 33kW |
| ರೇಟ್ ಮಾಡಿದ ಗ್ರಿಡ್ ವೋಲ್ಟೇಜ್ | ಗ್ರಿಡ್{0}}ಟೈಡ್: 3P3W+PE, 480 (±15%) ವ್ಯಾಕ್ ಆಫ್{0}}ಗ್ರಿಡ್: 3P3W+PE, 480 (±5% ಕಾನ್ಫಿಗರ್ ಮಾಡಬಹುದಾದ) ವ್ಯಾಕ್ |
| ರೇಟ್ ಮಾಡಲಾದ ಆವರ್ತನ | ಗ್ರಿಡ್-ಟೈಡ್: 60 (±2.5) Hz ಆಫ್-ಗ್ರಿಡ್: 60 (±5 ಕಾನ್ಫಿಗರ್ ಮಾಡಬಹುದಾದ) Hz |
| ಪವರ್ ಫ್ಯಾಕ್ಟರ್ |
ಗ್ರಿಡ್-ಟೈಡ್/ಆಫ್-ಗ್ರಿಡ್: ಪಟ್ಟಿಮಾಡಲಾಗಿದೆ: 0.8~1 ಪ್ರಮುಖ ಅಥವಾ ಹಿಂದುಳಿದಿದೆ ವಾಸ್ತವಿಕ: 0.1~1 ಮುನ್ನಡೆ ಅಥವಾ ಹಿಂದುಳಿದಿದೆ |
| THDi | <3% |
| ಓವರ್ಲೋಡ್ ಸಾಮರ್ಥ್ಯ |
110%~120%, 10 ನಿಮಿಷ 120%~130%, 1 ನಿಮಿಷ 130%~150%, 200ms >150%, 100ms |
| ಆಫ್-ಗ್ರಿಡ್ ಮತ್ತು ಸಮಾನಾಂತರ | |
| ಬಾಹ್ಯ ಟ್ರಾನ್ಸ್ಫಾರ್ಮರ್ | ಡ್ರೂಪ್ ನಿಯಂತ್ರಣ ಸಮಾನಾಂತರ/ಸಂವಹನ ಸಮಾನಾಂತರ: ಹೌದು |
| ಸಮಾನಾಂತರದ ಗರಿಷ್ಠ ಸಂಖ್ಯೆ | ಡ್ರೂಪ್ ನಿಯಂತ್ರಣ ಸಮಾನಾಂತರ/ಸಂವಹನ ಸಮಾನಾಂತರ: 10 |
| ಸಮಾನಾಂತರ ರೇಖೆಗಳ ಒಟ್ಟು ಉದ್ದ |
ಡ್ರೂಪ್ ನಿಯಂತ್ರಣ ಸಮಾನಾಂತರ: ಯಾವುದೇ ಮಿತಿಯಿಲ್ಲ ಸಂವಹನ ಸಮಾನಾಂತರ: 7 ಮೀ |
| ಸಾಮಾನ್ಯ ವಿವರಣೆ | |
| ಗರಿಷ್ಠ ದಕ್ಷತೆ | 97.3% |
| CEC ಅಳತೆಯ ದಕ್ಷತೆ | 95.5% |
| ಸಂವಹನ ಪೋರ್ಟ್ | CAN/RS485/Ethernet/WIFI |
| ಆಯಾಮ (WHD) |
440x173x550mm 440x173x596mm (ಹಿಡಿಕೆಗಳು ಸೇರಿದಂತೆ) |
| ಕೂಲಿಂಗ್ | ಬಲವಂತದ ಏರ್ ಕೂಲಿಂಗ್ |
| ತೂಕ | 33 ಕೆ.ಜಿ |
| ಸ್ಥಳಶಾಸ್ತ್ರ | ಪ್ರತ್ಯೇಕವಲ್ಲದ- |
| ಕಾರ್ಯಾಚರಣೆಯ ಎತ್ತರ | 3000m (>3000ಮೀ ಡಿರೇಟಿಂಗ್) |
| ಕಾರ್ಯಾಚರಣೆಯ ಪರಿಸರ ಮಾಲಿನ್ಯದ ಮಟ್ಟ | 2 ಕ್ಕಿಂತ ಕಡಿಮೆ ಅಥವಾ ಸಮ |
| ತಾಪಮಾನ ಮತ್ತು ಆರ್ದ್ರತೆ | -30℃~60℃ (>45 ಡಿಗ್ರಿ ಡಿರೇಟಿಂಗ್) & 0-95% |
| ಶಬ್ದ | 75dB ಗಿಂತ ಕಡಿಮೆ ಅಥವಾ ಸಮ |
| IP ರೇಟಿಂಗ್ | IP20 |
| ಗ್ರಿಡ್-ಟೈಡ್ ಸ್ಟ್ಯಾಂಡರ್ಡ್ | IEEE1547;UL1741SA;ನಿಯಮ 21 |
| ಸುರಕ್ಷತೆ ಪ್ರಮಾಣೀಕರಣ | UL1741; UL9540A |
| EMC ಸ್ಟ್ಯಾಂಡರ್ಡ್ | FCC |
ಮಾಡ್ಯುಲರ್ BESS ಗಾಗಿ 30kW ಬ್ಯಾಟರಿ ಪವರ್ ಕನ್ವರ್ಶನ್ ಸಿಸ್ಟಮ್
ಬ್ಯಾಟರಿ ಶಕ್ತಿ ಶೇಖರಣಾ ಯೋಜನೆಗಳಲ್ಲಿ, aದ್ವಿಮುಖ ಶೇಖರಣಾ ಇನ್ವರ್ಟರ್a ಎಂದೂ ವಿವರಿಸಬಹುದುದ್ವಿಮುಖ ಬ್ಯಾಟರಿ ಇನ್ವರ್ಟರ್, ಶಕ್ತಿ ಸಂಗ್ರಹ PCS, BESS ಇನ್ವರ್ಟರ್, ಅಥವಾವಿದ್ಯುತ್ ಪರಿವರ್ತನೆ ವ್ಯವಸ್ಥೆ (PCS). ಬ್ಯಾಟರಿ ಸಿಸ್ಟಮ್ ಮತ್ತು AC ಎಲೆಕ್ಟ್ರಿಕಲ್ ನೆಟ್ವರ್ಕ್ ನಡುವಿನ ಎರಡು-ವೇ AC/DC ಪವರ್ ಪರಿವರ್ತನೆಯನ್ನು ನಿಯಂತ್ರಿಸುವುದು ಇದರ ಪಾತ್ರವಾಗಿದೆ.
ಈ ನಿರ್ದಿಷ್ಟ 30kW PCS ಅನ್ನು 150–750V ಬ್ಯಾಟರಿ ಆಪರೇಟಿಂಗ್ ವಿಂಡೋ, 30kW ದರದ ಚಾರ್ಜಿಂಗ್/ಡಿಸ್ಚಾರ್ಜ್ ಮಾಡುವ ಶಕ್ತಿ, 480Vac ಮೂರು{5}}ಫೇಸ್ AC ಇಂಟರ್ಫೇಸ್, ಗ್ರಿಡ್{6}}ಟೈಡ್ ಮತ್ತು ಆಫ್-ಗ್ರಿಡ್ ಆಪರೇಟಿಂಗ್ ವಿಶೇಷಣಗಳು ಮತ್ತು ಮಾಡ್ಯುಲರ್ ಸಮಾನಾಂತರ ಸಾಮರ್ಥ್ಯದಿಂದ ವ್ಯಾಖ್ಯಾನಿಸಲಾಗಿದೆ. ಬ್ರಾಡ್ ಅಪ್ಲಿಕೇಶನ್ ಲೇಬಲ್ಗಳಿಗಿಂತ ಉತ್ಪನ್ನದ ಆಯ್ಕೆಗೆ ಆ ವಿದ್ಯುತ್ ಗಡಿಗಳು ಹೆಚ್ಚು ಉಪಯುಕ್ತವಾಗಿವೆ ಏಕೆಂದರೆ ಬ್ಯಾಟರಿ ವೋಲ್ಟೇಜ್, AC ಬಸ್, ಕ್ಯಾಬಿನೆಟ್ ಲೇಔಟ್ ಮತ್ತು ನಿರ್ದಿಷ್ಟ BESS ನ ಕಂಟ್ರೋಲ್ ಆರ್ಕಿಟೆಕ್ಚರ್ ಅನ್ನು ಇನ್ವರ್ಟರ್ ಹೊಂದಿಸಬಹುದೇ ಎಂದು ಅವರು ನಿರ್ಧರಿಸುತ್ತಾರೆ.
ದ್ವಿಮುಖ ಶಕ್ತಿಯ ಹರಿವು
ಇನ್ವರ್ಟರ್ ಚಾರ್ಜಿಂಗ್ ಮತ್ತು ಡಿಸ್ಚಾರ್ಜ್ ಎರಡೂ ದಿಕ್ಕುಗಳಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸುತ್ತದೆ.
ಬ್ಯಾಟರಿಯ ಬದಿಯಲ್ಲಿ ಇದು ನಿಗದಿತ ವೋಲ್ಟೇಜ್/ಪ್ರಸ್ತುತ ಹೊದಿಕೆಯೊಳಗೆ DC ಶಕ್ತಿಯನ್ನು ನಿರ್ವಹಿಸುತ್ತದೆ;
AC ಭಾಗದಲ್ಲಿ ಇದು 3P3W+PE, 480Vac ಸಿಸ್ಟಮ್ನೊಂದಿಗೆ ಇಂಟರ್ಫೇಸ್ ಮಾಡುತ್ತದೆ.
ಚಾರ್ಜಿಂಗ್ ನಿರ್ದೇಶನ
ಬ್ಯಾಟರಿ ಚಾರ್ಜಿಂಗ್ಗಾಗಿ AC ಪವರ್ ಅನ್ನು DC ಆಗಿ ಪರಿವರ್ತಿಸಲಾಗುತ್ತದೆ. ಚಾರ್ಜ್ ಪವರ್ ಮತ್ತು ಕರೆಂಟ್ ಬ್ಯಾಟರಿ ಸಿಸ್ಟಮ್ ಮಿತಿಗಳಲ್ಲಿ ಮತ್ತು ಇನ್ವರ್ಟರ್ನ 30kW / 90A ಆಪರೇಟಿಂಗ್ ಎನ್ವಲಪ್ನಲ್ಲಿ ಉಳಿಯಬೇಕು.
ಡಿಸ್ಚಾರ್ಜ್ ಮಾಡುವ ನಿರ್ದೇಶನ
ಸಂಗ್ರಹಿಸಲಾದ DC ಶಕ್ತಿಯನ್ನು ಮೂರು-ಫೇಸ್ AC ಗೆ ಪರಿವರ್ತಿಸಲಾಗುತ್ತದೆ. ಇನ್ವರ್ಟರ್ ಅದರ ಔಟ್ಪುಟ್, ವೋಲ್ಟೇಜ್, ಫ್ರೀಕ್ವೆನ್ಸಿ, ಪವರ್-ಫ್ಯಾಕ್ಟರ್ ಮತ್ತು ಓವರ್ಲೋಡ್ ಮಿತಿಗಳಲ್ಲಿ ಸಕ್ರಿಯ-ಪವರ್ ಕಮಾಂಡ್ ಅನ್ನು ಕಾರ್ಯಗತಗೊಳಿಸುತ್ತದೆ.
ನಿಯಂತ್ರಣ ಗಡಿ
PCS ಪರಿವರ್ತನೆಯನ್ನು ನಿರ್ವಹಿಸುತ್ತದೆ; ಸುತ್ತಮುತ್ತಲಿನ ಬ್ಯಾಟರಿ, BMS, EMS ಅಥವಾ ಸೈಟ್ ನಿಯಂತ್ರಕವು ಕಾರ್ಯಾಚರಣೆಯ ಮಿತಿಗಳು, ಅನುಮತಿಗಳು, ವೇಳಾಪಟ್ಟಿ ಮತ್ತು ಯೋಜನೆಯ{0}}ಮಟ್ಟದ ಕಾರ್ಯತಂತ್ರವನ್ನು ಒದಗಿಸುತ್ತದೆ.
30kW ಸಿಸ್ಟಮ್ ಇಂಟಿಗ್ರೇಷನ್
30kW ಮಾಡ್ಯುಲರ್ ಪವರ್ ಕನ್ವರ್ಶನ್ ಬ್ಲಾಕ್
30kW ರೇಟಿಂಗ್ ತತ್ಕ್ಷಣದ ಪರಿವರ್ತನೆ ಶಕ್ತಿಯನ್ನು ವಿವರಿಸುತ್ತದೆ, ಶಕ್ತಿಯ ಸಾಮರ್ಥ್ಯವನ್ನು ಸಂಗ್ರಹಿಸುವುದಿಲ್ಲ. ಬ್ಯಾಟರಿ kWh ಎಷ್ಟು ಶಕ್ತಿಯು ಲಭ್ಯವಿದೆ ಎಂಬುದನ್ನು ನಿರ್ಧರಿಸುತ್ತದೆ, ಆದರೆ PCS kW ಆ ಶಕ್ತಿಯನ್ನು ಬೆಂಬಲಿಸುವ ವೋಲ್ಟೇಜ್ ಮತ್ತು ಪ್ರಸ್ತುತ ಮಿತಿಗಳಲ್ಲಿ ಎಷ್ಟು ಬೇಗನೆ ಚಾರ್ಜ್ ಮಾಡಬಹುದು ಅಥವಾ ಡಿಸ್ಚಾರ್ಜ್ ಮಾಡಬಹುದು ಎಂಬುದನ್ನು ನಿರ್ಧರಿಸುತ್ತದೆ.
01
150–750V ಬ್ಯಾಟರಿ-ಸೈಡ್ ಮ್ಯಾಚಿಂಗ್
ಚಾರ್ಜಿಂಗ್/ಡಿಸ್ಚಾರ್ಜಿಂಗ್ ವಿಂಡೋ 150–750V ವ್ಯಾಪಿಸುತ್ತದೆ, ಪೂರ್ಣ-ಲೋಡ್ ಕಾರ್ಯಾಚರಣೆಯನ್ನು 350–750V ನಿಂದ ನಿರ್ದಿಷ್ಟಪಡಿಸಲಾಗಿದೆ. ಹೊಂದಾಣಿಕೆಯ ಹೊಂದಾಣಿಕೆಹೆಚ್ಚಿನ-ವೋಲ್ಟೇಜ್ ಬ್ಯಾಟರಿ ವ್ಯವಸ್ಥೆಆದ್ದರಿಂದ SOC ಮೇಲಿನ ನಿಜವಾದ ಪ್ಯಾಕ್ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಪರಿಶೀಲಿಸುವ ಅಗತ್ಯವಿದೆ, BMS ಪ್ರಸ್ತುತ ಮಿತಿಗಳು ಮತ್ತು ಉದ್ದೇಶಿತ ಆಪರೇಟಿಂಗ್ ಪವರ್-ನಾಮಮಾತ್ರ ಬ್ಯಾಟರಿ ವೋಲ್ಟೇಜ್ ಮಾತ್ರವಲ್ಲ.
02
480Vac ಮೂರು-ಹಂತ AC ಇಂಟಿಗ್ರೇಷನ್
AC ಬದಿಯನ್ನು 3P3W+PE, 480Vac ಮತ್ತು 60Hz ಎಂದು ನಿರ್ದಿಷ್ಟಪಡಿಸಲಾಗಿದೆ. ಗ್ರಿಡ್-ಟೈಡ್ ವೋಲ್ಟೇಜ್ ಅನ್ನು 480Vac ±15% ನಲ್ಲಿ ಪಟ್ಟಿ ಮಾಡಲಾಗಿದೆ; ಆಫ್-ಗ್ರಿಡ್ ವೋಲ್ಟೇಜ್ 480Vac ±5% ಕಾನ್ಫಿಗರ್ ಮಾಡಬಹುದಾಗಿದೆ. ಇದು ಘಟಕವನ್ನು ಎ480V ಮೂರು{1}}ಹಂತದ ಬ್ಯಾಟರಿ ಇನ್ವರ್ಟರ್ಆ AC ಪ್ಲಾಟ್ಫಾರ್ಮ್ ಸುತ್ತಲೂ ವಿನ್ಯಾಸಗೊಳಿಸಲಾದ ವ್ಯವಸ್ಥೆಗಳಿಗಾಗಿ.
03
ಶಕ್ತಿಯ ಗುಣಮಟ್ಟ ಮತ್ತು ಪ್ರತಿಕ್ರಿಯಾತ್ಮಕ-ವಿದ್ಯುತ್ ಶ್ರೇಣಿ
AC ಇಂಟರ್ಫೇಸ್ಗಾಗಿ, ನಿರ್ದಿಷ್ಟತೆಯು THDi ಅನ್ನು 3% ಕ್ಕಿಂತ ಕಡಿಮೆ ಮತ್ತು ಪ್ರಮುಖ/ಮಂದಗತಿಯ ಶಕ್ತಿ{1}}ಫ್ಯಾಕ್ಟರ್ ಸಾಮರ್ಥ್ಯವನ್ನು ಪಟ್ಟಿ ಮಾಡುತ್ತದೆ. 30kW PCS ಅನ್ನು ಸೌಲಭ್ಯ AC ಬಸ್ನಲ್ಲಿ ಸಂಯೋಜಿಸಿದಾಗ ಈ ನಿಯತಾಂಕಗಳು ಮುಖ್ಯವಾಗುತ್ತವೆ ಮತ್ತು ಸೈಟ್ನ ವಿದ್ಯುತ್ ಮತ್ತು ಪರಸ್ಪರ ಸಂಪರ್ಕದ ಅವಶ್ಯಕತೆಗಳೊಳಗೆ ಕಾರ್ಯನಿರ್ವಹಿಸಬೇಕು.
04

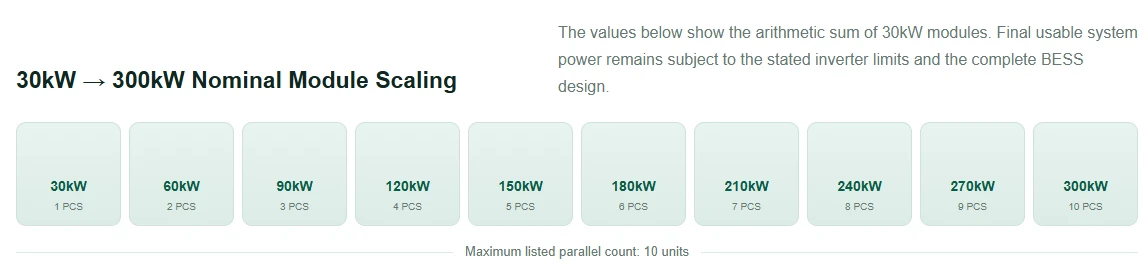

ಸಮಾನಾಂತರ PCS ಆರ್ಕಿಟೆಕ್ಚರ್
30kW PCS ಬಿಲ್ಡಿಂಗ್ ಬ್ಲಾಕ್ ಅನ್ನು 10 ಸಮಾನಾಂತರ ಘಟಕಗಳವರೆಗೆ ಅಳೆಯಿರಿ. ಅನ್ವಯವಾಗುವ ಆಫ್{3}}ಗ್ರಿಡ್ ಕಾನ್ಫಿಗರೇಶನ್ಗಳಲ್ಲಿ,
ವ್ಯವಸ್ಥೆಯು ಹತ್ತು ಘಟಕಗಳವರೆಗೆ ಸಮಾನಾಂತರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಬೆಂಬಲಿಸುತ್ತದೆ
ಡ್ರೂಪ್ ನಿಯಂತ್ರಣ ಅಥವಾ ಸಂವಹನ -ಆಧಾರಿತ ಸಮಾನಾಂತರ ನಿಯಂತ್ರಣ. ವಿಭಿನ್ನ ಸಾಮರ್ಥ್ಯದ ರೇಟಿಂಗ್ಗಳಿಗಾಗಿ ವಿಭಿನ್ನ ಪರಿವರ್ತಕ ವಿಶೇಷಣಗಳನ್ನು ಬಳಸುವ ಅಗತ್ಯವಿಲ್ಲ.
ಡ್ರೂಪ್ ಕಂಟ್ರೋಲ್ vs ಸಂವಹನ ಸಮಾನಾಂತರ
| ಪ್ಯಾರಾಮೀಟರ್ | ಡ್ರೂಪ್ ಕಂಟ್ರೋಲ್ ಸಮಾನಾಂತರ | ಸಂವಹನ ಸಮಾನಾಂತರ |
| ಬಾಹ್ಯ ಪರಿವರ್ತಕ | ಹೌದು | ಹೌದು |
| ಗರಿಷ್ಠ ಸಮಾನಾಂತರ ಘಟಕಗಳು | 10 | 10 |
| ಸಮಾನಾಂತರ ರೇಖೆಗಳ ಒಟ್ಟು ಉದ್ದ | ಮಿತಿ ಇಲ್ಲ | 7m |
19-BESS ಕ್ಯಾಬಿನೆಟ್ ಏಕೀಕರಣಕ್ಕಾಗಿ ಇಂಚಿನ ರ್ಯಾಕ್-ಮೌಂಟೆಡ್ PCS
ಯಾಂತ್ರಿಕ ಸ್ವರೂಪವು ಈ ಮಾದರಿಯ ಅತ್ಯಂತ ನಿರ್ದಿಷ್ಟವಾದ ನಿಯೋಜನೆ ಗುಣಲಕ್ಷಣಗಳಲ್ಲಿ ಒಂದಾಗಿದೆ. 440mm-ಅಗಲದ ಚಾಸಿಸ್, ರ್ಯಾಕ್{3}}ಹೊಂದಾಣಿಕೆಯ ವಿನ್ಯಾಸ, ಬಲವಂತದ-ಏರ್ ಕೂಲಿಂಗ್ ಮತ್ತು IP20 ರೇಟಿಂಗ್ ದೊಡ್ಡ ನಿಯಂತ್ರಿತ ವಿದ್ಯುತ್ ಆವರಣ ಅಥವಾ BESS ಕ್ಯಾಬಿನೆಟ್ನಲ್ಲಿ ಸಂಯೋಜಿಸಲು ಉದ್ದೇಶಿಸಿರುವ PCS ಅನ್ನು ಸೂಚಿಸುತ್ತದೆ.
- ಚಾಸಿಸ್ ಆಯಾಮ:440 × 173 × 550 ಮಿಮೀ
- ಹಿಡಿಕೆಗಳೊಂದಿಗೆ:440 × 173 × 596 ಮಿಮೀ
- ತೂಕ:33 ಕೆ.ಜಿ
- ಕೂಲಿಂಗ್:ಬಲವಂತದ ಗಾಳಿ
- IP ರೇಟಿಂಗ್:IP20
- ಸ್ಥಳಶಾಸ್ತ್ರ:ಪ್ರತ್ಯೇಕವಲ್ಲದ-
ಕ್ಯಾಬಿನೆಟ್{0}}ಮಟ್ಟದ ವಿನ್ಯಾಸ:ರ್ಯಾಕ್ ಹೊಂದಾಣಿಕೆಯು ಆವರಣದ ಎಂಜಿನಿಯರಿಂಗ್ ಅನ್ನು ಬದಲಿಸುವುದಿಲ್ಲ. ಗಾಳಿಯ ಹರಿವು, ಸೇವಾ ತೆರವು, ಸುತ್ತುವರಿದ ತಾಪಮಾನ, ಮಾಲಿನ್ಯದ ಮಟ್ಟ, ಕೇಬಲ್ ರೂಟಿಂಗ್, ರಕ್ಷಣೆ ಮತ್ತು ಕ್ಯಾಬಿನೆಟ್ ಐಪಿ ರೇಟಿಂಗ್ ಸಂಪೂರ್ಣ BESS ವಿನ್ಯಾಸದ ಭಾಗವಾಗಿ ಉಳಿಯುತ್ತದೆ.
PV ಚಾರ್ಜರ್ ಮತ್ತು ಸ್ಮಾರ್ಟ್ ಟ್ರಾನ್ಸ್ಫರ್ ಸ್ವಿಚ್ ಇಂಟಿಗ್ರೇಷನ್
ನಾವು ವಿವಿಧ ಪ್ರಸರಣ ಘಟಕಗಳನ್ನು ನೀಡುತ್ತೇವೆ
DC-ಕಪಲ್ಡ್ PV + ಬ್ಯಾಟರಿ ಆರ್ಕಿಟೆಕ್ಚರ್
ಐಚ್ಛಿಕ PV ಚಾರ್ಜರ್ ಶೇಖರಣಾ ಆರ್ಕಿಟೆಕ್ಚರ್ನ DC ಭಾಗದಲ್ಲಿ PV ಉತ್ಪಾದನೆಯನ್ನು ಪರಿಚಯಿಸಬಹುದು. ಈ ಕಾನ್ಫಿಗರೇಶನ್ನಲ್ಲಿ, PV ಚಾರ್ಜರ್ PV-ಸೈಡ್ DC ಪರಿವರ್ತನೆಯನ್ನು ನಿರ್ವಹಿಸುವಾಗ ಬ್ಯಾಟರಿ ಪಿಸಿಎಸ್ ಬ್ಯಾಟರಿಯನ್ನು-ಯಾ-AC ಬೈಡೈರೆಕ್ಷನಲ್ ಪರಿವರ್ತನೆಯನ್ನು ನಿರ್ವಹಿಸುವುದನ್ನು ಮುಂದುವರಿಸುತ್ತದೆ. ವಿವರಿಸಲು ಇದು ಹೆಚ್ಚು ನಿಖರವಾದ ಮಾರ್ಗವಾಗಿದೆDC{0}}ಸಂಯೋಜಿತ ಬ್ಯಾಟರಿ ಸಂಗ್ರಹಣೆಮೂಲ ಉತ್ಪನ್ನವನ್ನು ಹೈಬ್ರಿಡ್ ಇನ್ವರ್ಟರ್ ಎಂದು ಲೇಬಲ್ ಮಾಡುವುದಕ್ಕಿಂತ.
ಗ್ರಿಡ್ / ಬ್ಯಾಕಪ್ ವರ್ಗಾವಣೆ ಆರ್ಕಿಟೆಕ್ಚರ್
ಐಚ್ಛಿಕ ಸ್ಮಾರ್ಟ್ ವರ್ಗಾವಣೆ ಸ್ವಿಚ್ ಬ್ಯಾಕಪ್-ಆಧಾರಿತ ಸಿಸ್ಟಂ ವಿನ್ಯಾಸಗಳಿಗೆ ಅಗತ್ಯವಿರುವ ಸ್ವಿಚಿಂಗ್ ಲೇಯರ್ ಅನ್ನು ಒದಗಿಸುತ್ತದೆ, ಆದರೆ PCS AC/DC ಪವರ್ ಪರಿವರ್ತನೆಗೆ ಜವಾಬ್ದಾರವಾಗಿರುತ್ತದೆ. PCS ಕಾರ್ಯದಿಂದ ಸ್ವಿಚಿಂಗ್ ಕಾರ್ಯವನ್ನು ಪ್ರತ್ಯೇಕಿಸುವುದು ಸಂಪೂರ್ಣ ವಿದ್ಯುತ್ ಆರ್ಕಿಟೆಕ್ಚರ್ನಲ್ಲಿ ವರ್ಗಾವಣೆ, ಪ್ರತ್ಯೇಕತೆ, ರಕ್ಷಣೆ ಮತ್ತು ವಿದ್ಯುತ್ ಪರಿವರ್ತನೆ ಎಲ್ಲಿ ಸಂಭವಿಸುತ್ತದೆ ಎಂಬುದನ್ನು ಸ್ಪಷ್ಟಪಡಿಸುತ್ತದೆ.
30kW ಬೈಡೈರೆಕ್ಷನಲ್ ಸ್ಟೋರೇಜ್ ಇನ್ವರ್ಟರ್ FAQ
ಪ್ರಶ್ನೆ: ಬ್ಯಾಟರಿ ಶಕ್ತಿ ಶೇಖರಣಾ ವ್ಯವಸ್ಥೆಯಲ್ಲಿ 30kW ರೇಟಿಂಗ್ ಎಂದರೆ ಏನು?
ಉ: 30kW ರೇಟಿಂಗ್ ಎಂಬುದು ಇನ್ವರ್ಟರ್ನ ರೇಟ್ ಮಾಡಲಾದ ಪವರ್-ಪರಿವರ್ತನೆಯ ಸಾಮರ್ಥ್ಯವಾಗಿದೆ. ಒಂದು ನಿರ್ದಿಷ್ಟ ಸಮಯದಲ್ಲಿ PCS ಎಷ್ಟು ಶಕ್ತಿಯನ್ನು ಪ್ರಕ್ರಿಯೆಗೊಳಿಸಬಹುದು ಎಂಬುದನ್ನು ಇದು ವಿವರಿಸುತ್ತದೆ; ಇದು kWh ನಲ್ಲಿ ಬ್ಯಾಟರಿಯ ಶಕ್ತಿಯ ಸಾಮರ್ಥ್ಯವನ್ನು ವಿವರಿಸುವುದಿಲ್ಲ. ಆದ್ದರಿಂದ ಬ್ಯಾಟರಿ ಸಾಮರ್ಥ್ಯ ಮತ್ತು PCS ಶಕ್ತಿಯನ್ನು ಪ್ರತ್ಯೇಕ ಆದರೆ ಸಂಬಂಧಿತ BESS ನಿಯತಾಂಕಗಳಾಗಿ ಗಾತ್ರ ಮಾಡಬೇಕು.
ಪ್ರಶ್ನೆ: ಈ PCS ಸಂಪೂರ್ಣ 150–750V ಬ್ಯಾಟರಿ ವ್ಯಾಪ್ತಿಯಲ್ಲಿ ಪೂರ್ಣ 30kW ನಲ್ಲಿ ಕಾರ್ಯನಿರ್ವಹಿಸಬಹುದೇ?
A: ಸರಬರಾಜು ಮಾಡಲಾದ ವಿವರಣೆಯು 150-750V ಚಾರ್ಜಿಂಗ್/ಡಿಸ್ಚಾರ್ಜ್ ವೋಲ್ಟೇಜ್ ಶ್ರೇಣಿಯನ್ನು ಪಟ್ಟಿ ಮಾಡುತ್ತದೆ ಮತ್ತು ಪೂರ್ಣ ಲೋಡ್ನಲ್ಲಿ 350-750V ಅನ್ನು ನಿರ್ದಿಷ್ಟವಾಗಿ ಹೇಳುತ್ತದೆ. ಬಳಸಬಹುದಾದ SOC ವ್ಯಾಪ್ತಿಯಲ್ಲಿರುವ ಬ್ಯಾಟರಿ ಪ್ಯಾಕ್ ವೋಲ್ಟೇಜ್ ಅನ್ನು ಅಗತ್ಯವಿರುವ ಆಪರೇಟಿಂಗ್ ಪವರ್ ವಿರುದ್ಧ ಪರಿಶೀಲಿಸಬೇಕು.
ಪ್ರಶ್ನೆ: ಇದು 480V ಮೂರು{1}}ಹಂತದ ಬ್ಯಾಟರಿ ಇನ್ವರ್ಟರ್ ಆಗಿದೆಯೇ?
ಉ: ಹೌದು. AC ವಿವರಣೆಯು ಗ್ರಿಡ್ -ಟೈಡ್ ಮತ್ತು ಆಫ್{6}}ಗ್ರಿಡ್ ಕಾರ್ಯಾಚರಣೆ ಎರಡಕ್ಕೂ 3P3W+PE, 480Vac ಅನ್ನು ಪಟ್ಟಿ ಮಾಡುತ್ತದೆ. ಗ್ರಿಡ್-ಟೈಡ್ ವೋಲ್ಟೇಜ್ ಟಾಲರೆನ್ಸ್ ಅನ್ನು ±15% ಎಂದು ಪಟ್ಟಿ ಮಾಡಲಾಗಿದೆ; ಆಫ್{10}}ಗ್ರಿಡ್ ವೋಲ್ಟೇಜ್ ಅನ್ನು ±5% ಕಾನ್ಫಿಗರ್ ಮಾಡಬಹುದಾದಂತೆ ಪಟ್ಟಿ ಮಾಡಲಾಗಿದೆ.
ಪ್ರಶ್ನೆ: ಎಷ್ಟು 30kW PCS ಘಟಕಗಳು ಸಮಾನಾಂತರವಾಗಿ ಕಾರ್ಯನಿರ್ವಹಿಸಬಹುದು?
ಎ: ಆಫ್-ಗ್ರಿಡ್ ಕಾನ್ಫಿಗರೇಶನ್ಗಳಲ್ಲಿ ಡ್ರೂಪ್ ಕಂಟ್ರೋಲ್ ಅಥವಾ ಸಂವಹನ ಆಧಾರಿತ ಸಮಾನಾಂತರ ಕಾರ್ಯಾಚರಣೆಯನ್ನು ಬಳಸಿಕೊಂಡು ಜೋಡಿಸಲಾದ 10 ಸಮಾನಾಂತರ ಘಟಕಗಳಿಗೆ ಅನ್ವಯಿಸುತ್ತದೆ. ಪ್ರಾಜೆಕ್ಟ್-ನಿರ್ದಿಷ್ಟ ಸಿಸ್ಟಮ್ ಮಿತಿಗಳನ್ನು ಲೆಕ್ಕ ಹಾಕುವ ಮೊದಲು, ಹತ್ತು 30 kW ಮಾಡ್ಯೂಲ್ಗಳು 300 kW ನ ನಾಮಮಾತ್ರ ಮಾಡ್ಯೂಲ್ ರೇಟಿಂಗ್ ಅನ್ನು ಪ್ರತಿನಿಧಿಸುತ್ತವೆ.
ಪ್ರಶ್ನೆ: ಈ ಉತ್ಪನ್ನದಲ್ಲಿ ಡ್ರೂಪ್-ನಿಯಂತ್ರಣ ಮತ್ತು ಸಂವಹನ-ಸಮಾನಾಂತರ ಕಾನ್ಫಿಗರೇಶನ್ಗಳ ನಡುವಿನ ವ್ಯತ್ಯಾಸವೇನು?
ಉ: ಡ್ರೂಪ್-ನಿಯಂತ್ರಣ ಸಮಾನಾಂತರವನ್ನು ಯಾವುದೇ ಒಟ್ಟು ಸಾಲಿನ{1}}ಉದ್ದದ ಮಿತಿಯಿಲ್ಲದೆ ತೋರಿಸಲಾಗಿದೆ, ಆದರೆ ಸಂವಹನ ಸಮಾನಾಂತರವನ್ನು 7m ನಲ್ಲಿ ಪಟ್ಟಿಮಾಡಲಾಗಿದೆ. ಅಂತಿಮ ಯೋಜನೆಯು ಆಯ್ದ ನಿಯಂತ್ರಣ ಮತ್ತು ವೈರಿಂಗ್ ಆರ್ಕಿಟೆಕ್ಚರ್ ಅನ್ನು ಅನುಸರಿಸಬೇಕು.
ಪ್ರಶ್ನೆ: ಇನ್ವರ್ಟರ್ನೊಂದಿಗೆ ಯಾವ ಬ್ಯಾಟರಿ ರಸಾಯನಶಾಸ್ತ್ರಗಳನ್ನು ಸಂಯೋಜಿಸಬಹುದು?
ಎ: ಉತ್ಪನ್ನದ ಮಾಹಿತಿಯು ಲಿಥಿಯಂ, ಸೀಸ{0}}ಆಮ್ಲ, ಸೋಡಿಯಂ-ಐಯಾನ್ ಮತ್ತು ಫ್ಲೈವೀಲ್ ಸಂಗ್ರಹಣೆಯನ್ನು ಪಟ್ಟಿ ಮಾಡುತ್ತದೆ. ಬ್ಯಾಟರಿ ವೋಲ್ಟೇಜ್, ಕರೆಂಟ್, BMS ಮಿತಿಗಳು, ರಕ್ಷಣೆ ತರ್ಕ, ಸಂವಹನಗಳು ಮತ್ತು ಆಪರೇಟಿಂಗ್ ಕಮಾಂಡ್ಗಳ ಬದಲಿಗೆ ಬ್ಯಾಟರಿ ರಸಾಯನಶಾಸ್ತ್ರದ ವಿರುದ್ಧ ಹೊಂದಾಣಿಕೆಯನ್ನು ಇನ್ನೂ ಪರಿಶೀಲಿಸಬೇಕು.
ಪ್ರಶ್ನೆ: BMS ಮತ್ತು EMS ಏಕೀಕರಣಕ್ಕಾಗಿ ಯಾವ ಸಂವಹನ ಇಂಟರ್ಫೇಸ್ಗಳು ಲಭ್ಯವಿದೆ?
ಉ: ಪಟ್ಟಿ ಮಾಡಲಾದ ಸಂವಹನ ಪೋರ್ಟ್ಗಳು CAN, RS485, ಎತರ್ನೆಟ್ ಮತ್ತು ವೈಫೈ. ಇಂಟಿಗ್ರೇಷನ್ ಇಂಜಿನಿಯರಿಂಗ್ ನಿಖರವಾದ ಪ್ರೋಟೋಕಾಲ್ ಅನುಷ್ಠಾನವನ್ನು ದೃಢೀಕರಿಸಬೇಕು ಮತ್ತು ಆಯ್ಕೆಮಾಡಿದ ಬ್ಯಾಟರಿ ನಿರ್ವಹಣಾ ವ್ಯವಸ್ಥೆ ಮತ್ತು ಶಕ್ತಿ ನಿರ್ವಹಣಾ ವ್ಯವಸ್ಥೆಗೆ ಅಗತ್ಯವಿರುವ ಡೇಟಾ ಪಾಯಿಂಟ್ಗಳನ್ನು ಖಚಿತಪಡಿಸಬೇಕು.
ಪ್ರಶ್ನೆ: 30kW ಘಟಕವು ಹೈಬ್ರಿಡ್ ಸೌರ ಇನ್ವರ್ಟರ್ ಆಗಿದೆಯೇ?
ಎ: ಮೂಲ ಉತ್ಪನ್ನವನ್ನು ಬೈಡೈರೆಕ್ಷನಲ್ ಸ್ಟೋರೇಜ್ ಇನ್ವರ್ಟರ್ / ಬ್ಯಾಟರಿ PCS ಎಂದು ವಿವರಿಸಲಾಗಿದೆ. ಉತ್ಪನ್ನ ಮಾಹಿತಿಯು DC-ಕಪಲ್ಡ್ ಸೌರ-ಜೊತೆಗೆ{3}}ಸಂಗ್ರಹಣೆಯ ಸಂರಚನೆಗಳಿಗಾಗಿ ಐಚ್ಛಿಕ PV ಚಾರ್ಜರ್ ಅನ್ನು ಪಟ್ಟಿ ಮಾಡುತ್ತದೆ. ಮೀಸಲಾದ ಪಿವಿ ಎಂಪಿಪಿಟಿ ಇನ್ಪುಟ್ ಅನ್ನು ಪ್ರಮಾಣಿತ ಪಿಸಿಎಸ್ನಲ್ಲಿಯೇ ಸಂಯೋಜಿಸಲಾಗಿದೆ ಎಂದು ಭಾವಿಸುವುದಕ್ಕಿಂತ ಭಿನ್ನವಾಗಿದೆ.
ಪ್ರಶ್ನೆ: BESS ಕ್ಯಾಬಿನೆಟ್ ಒಳಗೆ PCS ಅನ್ನು ಸ್ಥಾಪಿಸುವಾಗ ಏನು ಪರಿಗಣಿಸಬೇಕು?
ಉ: ಉತ್ಪನ್ನವು 19-ಇಂಚಿನ ರ್ಯಾಕ್ ಹೊಂದಿಕೆಯಾಗುತ್ತದೆ, 33kg ತೂಗುತ್ತದೆ, ಬಲವಂತದ-ಗಾಳಿ ಕೂಲಿಂಗ್ ಅನ್ನು ಬಳಸುತ್ತದೆ ಮತ್ತು IP20 ಎಂದು ರೇಟ್ ಮಾಡಲಾಗಿದೆ. ಕ್ಯಾಬಿನೆಟ್ ಏಕೀಕರಣವು ಯಾಂತ್ರಿಕ ಬೆಂಬಲ, ಗಾಳಿಯ ಹರಿವು, ಸೇವಾ ಪ್ರವೇಶ, ಕೇಬಲ್ ರೂಟಿಂಗ್, ಸುತ್ತುವರಿದ ತಾಪಮಾನ, ಮಾಲಿನ್ಯದ ಮಟ್ಟ, ರಕ್ಷಣೆ ಮತ್ತು ಅನುಸ್ಥಾಪನೆಗೆ ಅಗತ್ಯವಿರುವ ಆವರಣದ ರೇಟಿಂಗ್ಗೆ ಕಾರಣವಾಗಿರಬೇಕು.
ನಿಮ್ಮ 30kW PCS ಅಗತ್ಯವನ್ನು ಚರ್ಚಿಸಿ
ನಿಮ್ಮ ಬ್ಯಾಟರಿ ವೋಲ್ಟೇಜ್, ಅಗತ್ಯವಿರುವ PCS ಪವರ್, ಗ್ರಿಡ್ ಕಾನ್ಫಿಗರೇಶನ್ ಮತ್ತು ಯೋಜನೆಯ ಅವಶ್ಯಕತೆಗಳನ್ನು ಹಂಚಿಕೊಳ್ಳಿ. 30kW ಬೈಡೈರೆಕ್ಷನಲ್ ಸ್ಟೋರೇಜ್ ಇನ್ವರ್ಟರ್ ನಿಮ್ಮ BESS ವಿನ್ಯಾಸಕ್ಕೆ ಹೊಂದಿಕೆಯಾಗುತ್ತದೆಯೇ ಎಂಬುದನ್ನು ಖಚಿತಪಡಿಸಲು ನಾವು ಈ ವಿವರಗಳನ್ನು ಬಳಸಬಹುದು.
